2008.10.07 Tuesday

ステッチャー

じいちゃんの車中泊日記は いつもカーマットレスやタイラー君関係 スキーや山登りとか釣りなどのブログが多いが

今日は本来のお仕事の機械の写真を紹介します

ノーステッチャー 折箱組機

本業

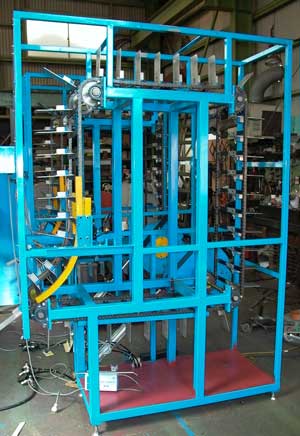

ステッチャーの骨組の状態
いくつもの金具がきっちり並んでいるのがわかる様に ここに製品をはさんでボンドを乾かすための金具



ステッチャー

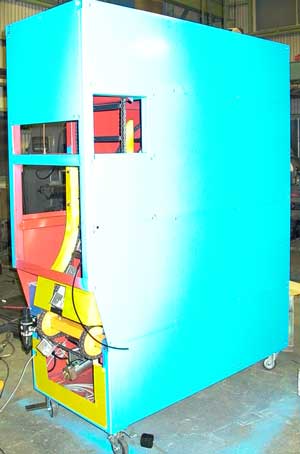

カバーを取り付け 下塗り塗装終了




ステッチャー

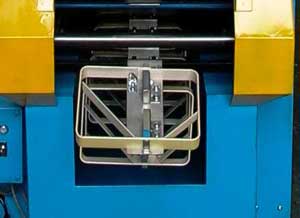

下の製品挟み込み口より投入



ステッチャー

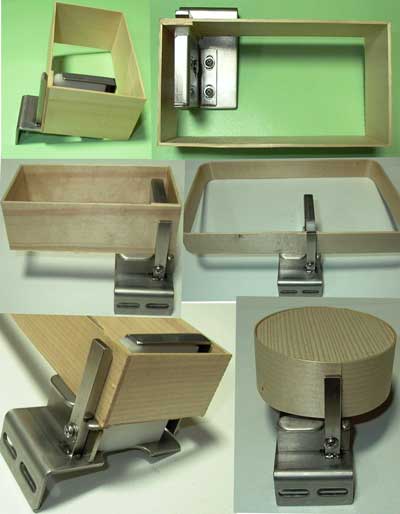

いろんなサイズの製品や大きさ材料の厚みでステンレス製の金具が其々違うのでユーザー様に合わせて製作する



ステッチャー

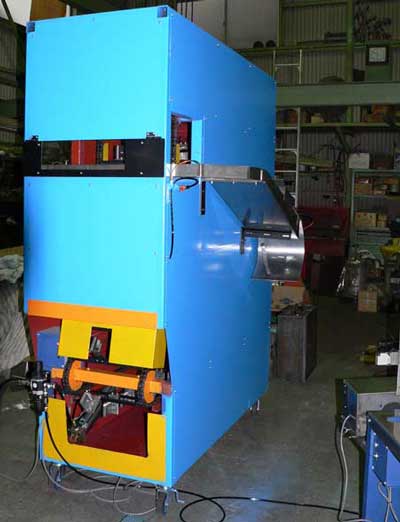

本塗装終了  右の中ほどの白く光ったステンレスのガイドは 次の過程に入る前に製品を反転させるためのガイドになっている

下で投入した製品は自動取り出しののち 右上のシューターよりエアー圧により吹き出し コンベアーなどに反転させて落とす  組み上げた面の目地が底板になじむ様に反転させるのも重要な作業となっている



ステッチャー

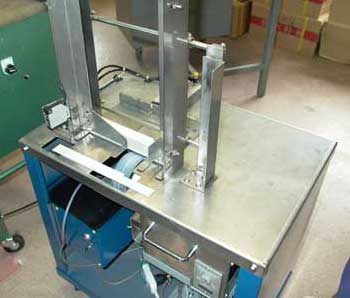

ホッパー付き全自動糊付け機
材料をホッパーに積み上げておくだけでシリンダーにより一枚ずつのりをつけて押し出してくる  前の材料をとればセンサーにより次々と出てくる全自動となっている



ステッチャー

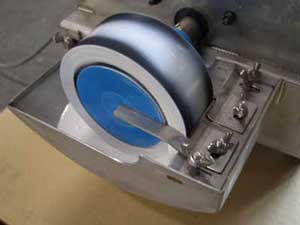

乗り付け機本体 外に持ち出しても使用できる糊付機本体  全自動乗り付け機にセットして使用する


この機械もほとんどの部分でステンレス製の部品を加工して作ってあるが このステンレスの加工のすべてを手掛けていただいているのが

タイラー君でおなじみの(バモスキャンピングカー仕様のステンレス加工製品)ステンレス加工をしていただいている 宇佐美氏である

先日のBMW ミニクーパーのイベントもこの宇佐美氏に誘われて写真撮影をしてきた!  マウンテンバイクの仲間であり 仕事の仲間でもある彼とは30年来のお付き合いをさせていただいている バイタリティーあふれるおじさんである!””” もうじいちゃんだね!?・・










10:40 | 機械 他研究 | - | - | - | - |
2008.06.19 Thursday

集塵機 炉布用金具

集塵機炉布用金具
機械部品
集塵機用炉布の集塵能力アップ用の金具ができたとのことで 宇佐美製作所様まで引き取りに出かけてきた


フイックスクロス
集塵機

現在は集塵機メーカーさんだけへ販売しているこの製品 一般の発売も視野に入れ タイラー君ショップでタイラー君とは別のホームページを立ち上げて発売も予定しております 其のせつはよろしくお願いいたします!・・・



ここまで広い軽自動車キャンピングカー!ビックリバモスで快適車中泊
バモス専用カーマットレス「タイラー君」はコチラ


21:51 | 機械 他研究 | - | - | - | - |
2008.06.04 Wednesday

サックバックガン

サックバックガン
故障したサックバックガン 分解して掃除 Oリングやリングを交換してグリスを差し組み立てる



組み上ったサックバックガン
サックバックガン

これで箱などの底にボンドを供給する機械に取り付けて 使用する


円周塗布機
円周塗布機
やじるしの部分が故障した部品
 以前にも紹介したと思うがこの機械で菓子箱や弁当箱などの底にボンドを巻き お弁当などの汁や 醤油 ソースなどかけた時底から液漏れしないようにするため箱の底に ボンドを巻く機械

箱をゴムパットの上に置きスイッチを押せば自動的にボンド供給用のノーズが降りて来て ボンドを供給しながら一周してボンドを箱の底に奇麗に巻きつけるすぐれもの

奇麗にボンドが塗られた箱
円周塗布機



ここまで広い軽自動車キャンピングカー!ビックリバモスで快適車中泊
バモス専用カーマットレス「タイラー君」はコチラ


23:12 | 機械 他研究 | - | - | - | - |
2007.08.09 Thursday

集塵設備

機械設備
集塵設備 エアー配管
 広い工場の外では36℃もあった 外を歩いていると首筋がじりじりと焼けるのがわかる・・・しばらくの間外の仕事は短時間に区切って 無理をしないほうがよさそうだ?
 今日は中の仕事だけだったので 工業用扇風機のお世話になりながらいつものごとく お茶をガブガブ飲みながら ピッチを上げ休憩もそこそこに頑張ったので 明日のお昼頃には終れそうな感じになってきた?・・・
 これが終わったら 東海大橋の近くで同じようなダクト工事がもう1件あるので 昼からこちらまで済ませて今年のお盆前のお仕事終了となりそうだ!・・・




20:28 | 機械 他研究 | - | - | - | - |
2007.08.08 Wednesday

自動化粧箱組み立て機

jidou
自動化粧箱組み立て機

 この機械は化粧箱 ”菓子箱 弁当箱など”をその材料を機戒にセットしておくだけで 無人で写真のような丸い化粧箱ができる機械である

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
先週末より愛西市のほうに 工場の集塵ダクトと エアー配管工事に出かけているが 梅雨が明けて毎日32℃にもなると工場の中は暑くて お茶を2ℓも飲んでしまう そんな暑さの中がんばって終わるのは 週末の土曜日になりそうだ!・・・





22:39 | 機械 他研究 | - | - | - | - |
2007.07.11 Wednesday

化粧箱自動円周塗布機

化粧箱
化粧箱底のり付け機     ===    化粧箱自動円周塗布機
車中泊やタイラー君とは関係のない分野の機械が出てくるので 車中泊やタイラー君でおいで下さったお客様は何だこれ〜 と想われているのではないでしょうか!・・・  そもそもブログの題名をつけたのが車中泊日記でスタートしたので 自分の本業の機械などアップすれば 私をご存知の方はまだいいのだが? 初めて御来店頂いた方にはご迷惑ををおかけしております申し訳ありません!・・・

 先日からの機械完成しました 電気屋さんに命を吹き込んでいただき今日の夕方試運転が終了致しました!・・・
 *** 写真右の化粧箱の底にボンドをつける機戒です ***
写真のような化粧箱(弁当箱・菓子箱)など丸や小判などのあらゆる箱の底やふたなどの 強度や汁漏れを防ぐためにボンドつける自動円周塗布機 OH777 です 90φ〜180φ 深さ2mm〜90mmまでの丸 小判など吸盤に載せるだけ 一切の調整不要の機械です!・・・
 お問い合わせ ご用命はタイラー君ショップまでお願いいたします・・・




20:23 | 機械 他研究 | - | - | - | - |
2007.07.10 Tuesday

自動円周塗布機

自動円周塗布機
自動円周塗布機
ようやく組上った機械 あと少しエアー配管残すのみであとは 電気屋さんに シーケンサーと言う機械の脳みそにあたる部分に命をふきこんでもらうのみとなった!・・・
 これで動き出せばお弁当箱や お菓子の箱などの底の部分から汁ものがこぼれないように ボンドを詰める役目を果たす機械となる!・・・




18:15 | 機械 他研究 | - | - | - | - |
2007.07.09 Monday

機械

kikai
自動円周塗布機
次第に組上る機械 部品を加工したり 図面をとりながらの組みつけのため少し時間がかかってしまっている!・・・




19:59 | 機械 他研究 | - | - | - | - |
2007.07.08 Sunday

本業


先日と同じ工場で昨日のつずきの仕事 今日は疲れた最高に疲れた 体ががくがくとうなっている!・・・
 昨日の写真逆光のため写しなおしてきた 携帯の写真で画質は悪いが昨日よりはましだろう!・・・




21:04 | 機械 他研究 | - | - | - | - |
2007.07.07 Saturday

本業

本業
今日も本業の紹介 先日とは違うダクト配管のお仕事で愛西市に来ている
携帯画像で逆光のため かなり辛い写真ではっきりしないが大きな工場のゴミを吸うダクト工事だ 高い天井からつるすためスレートの太陽の照り返ししが 暑くて暑くて体中の汗が出ては飲み 出ては飲みの繰り返しでかなり疲れた 明日もまだ一日工事が残っているので早く寝ることにする!・・・




21:26 | 機械 他研究 | - | - | - | - |
